系統現狀

某機場自動氣象觀測系統現使用芬蘭Vaisala公司生產的氣象觀測設備。場內西、中、東部3個氣象設備點分別鋪建了光纜，并使用廣州銀訊公司電話光端機將Vaisala氣象觀測數據傳輸至航管樓。如圖1所示：

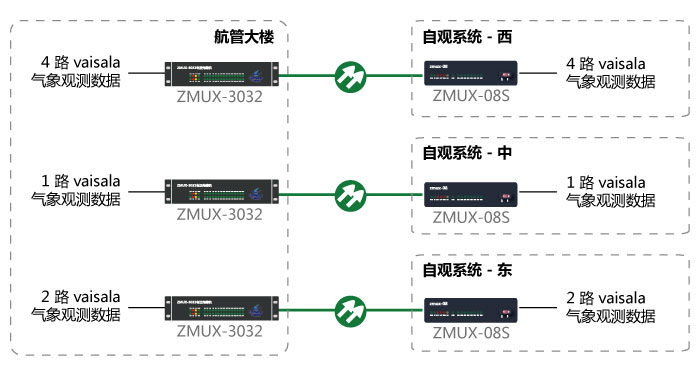

圖1：自動氣象觀測系統光纖傳輸圖

工程概況

現西部有一套老款Vaisala自動氣象站、中部有一套長春自動氣象站，需要將這2路自動氣象站數據分別接入到已有的電話光端機/ZMUX-3032，通過光纜傳輸至航管樓端，統一監控與管理。

同時，場內西、中、東部3個氣象設備點到航管樓原有空余的銅纜資源，為了這部分資源得到充分利用，同時提高整套通信傳輸系統安全性及穩定性，現需要新增一套Vaisala氣象觀測數據銅纜傳輸系統，實現光纜與銅纜間相互備份。

解決方案

1、在西部、中部2個氣象設備點的已有電話光端機/ZMUX-3032，分別擴容1路氣象觀測數據模塊，將1路老款Vaisala自動氣象站數據和1路長春自動氣象站數據分別接入到已有電話光端機/ZMUX-3032，通過光纜傳輸?shù)胶焦軜恰?/p>

2、在西、中、東部各增加1套PCM復用設備/ZMUX-3030，將多路氣象觀測站數據統一接入并傳輸；西、中、東部各增加1套調制解調器/SDP-12，通過2線銅纜傳輸1路E1信號。如圖2所示：

圖2：自動氣象觀測系統光纜銅纜備份系統圖

正常情況下，選用光纜作為主用傳輸方式，銅纜作為備用傳輸方式。當光纜或電話光端機出現故障時，可將氣象觀測數據切換至銅纜進行傳輸，保障用戶業務繼續工作；當光纜或光端機恢復正常后，可將氣象觀測數據切換回光纜進行傳輸，實現光纜與銅纜互為備份。如圖3所示：

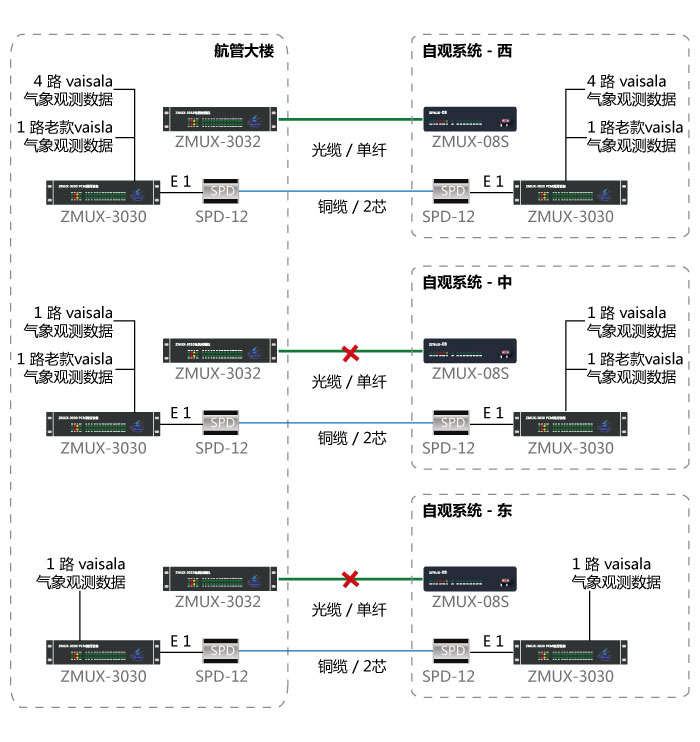

圖3：自動氣象觀測系統切換至銅纜傳輸圖
